رمز التخزين التعريفي: QFP-BP59HG-30DC-FSZ
أبرز المنتجات
يدعم 100GBASE-ER1 بيدي
معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4
ما يصل إلى 30 كم انتقال على SMF، جهاز استقبال ليزر EML وجهاز استقبال APD
4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4)، حزمة QSFP28 MSA مع موصل LC البسيط
دعم KP4 FEC داخل الوحدة، واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة
مصدر طاقة واحد +3.3 فولت، استهلاك الطاقة <4W
متوافق مع 802.3cu، SFF-8636 وSFF-8679 القياسية،متوافق مع المواصفات البصرية 100G Lambda MSA 100G-ER1
يتوافق مع توجيهات الاتحاد الأوروبي 2015/863/EU، درجة حرارة حالة التشغيل: من 0 إلى +70 درجة مئوية

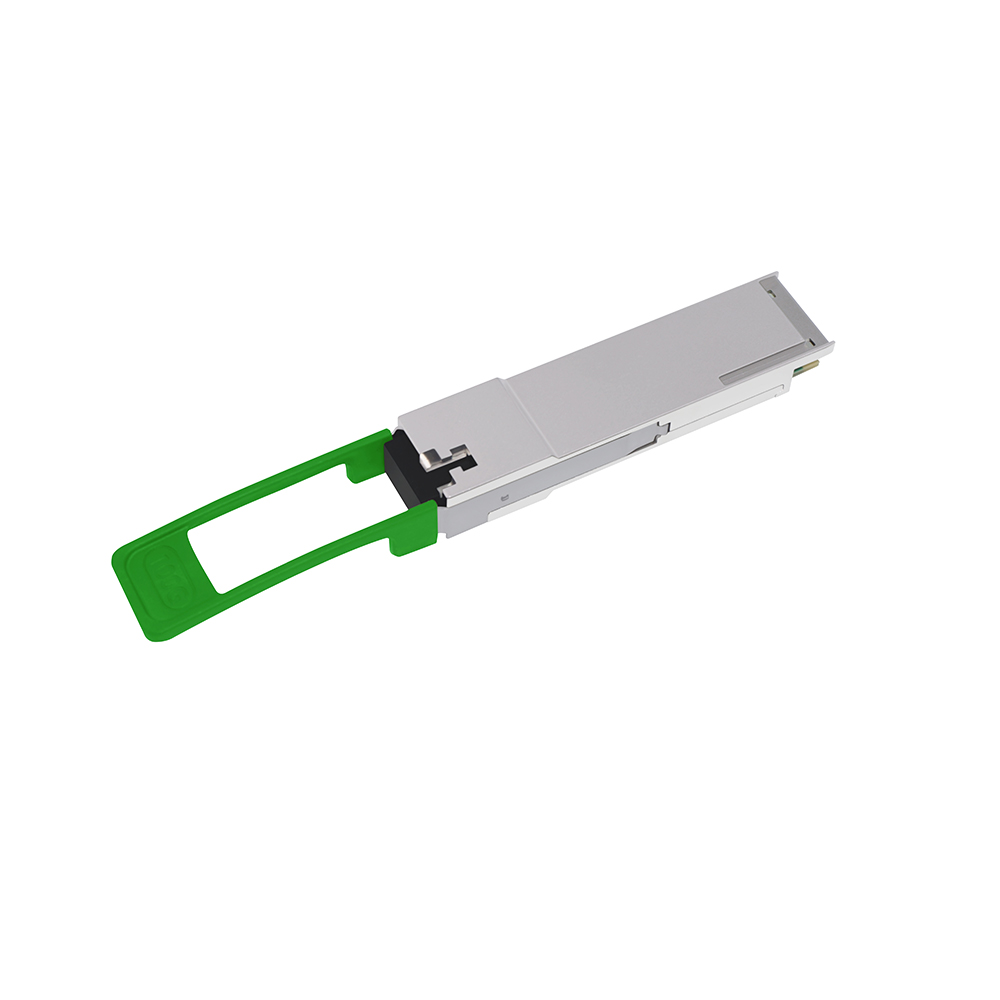

FIBERTOP 100G QSFP28 ER1 BIDI TX1305NM/RX1309NM 30km LC DOM وحدة الإرسال والاستقبال الضوئية
تم تصميم 100G QSFP28 ER1 BIDI لتطبيقات الاتصالات البصرية بطول 30 كم.
إنه مخصص للخدمة ذات الألياف أحادية الوضع في اتصالات البيانات عالية السرعة بسرعة 100 جيجابت / ثانية.
يتم مضاعفة الإشارات الضوئية إلى ألياف أحادية الوضع من خلال موصل LC القياسي التجاري.
| اسم البائع | فايبرتوب | رقم (أرقام) جزء FIBERTOP | QFP-BP59HG-30DC |
| نوع جهاز الإرسال والاستقبال | إي آر 1 | يصل | 30 كم |
| الطول الموجي |
TX1305NM/RX1309NM |
نوع النموذج | QSFP28 |
| وصف السرعة | 100 جيجابايت/ثانية | وسائط | سمف |
| موصل | LC | نسبة الانقراض | > 5.0 ديسيبل |
| قوة تي اكس | 0 ~ 5.6 ديسيبل | المتلقي حساسية | <-12.5 ديسيبل |
| التطبيقات |
مركز البيانات 100 جيجابت إيثرنت |
بيئة |
التشغيل:0 درجة مئوية إلى 75 درجة مئوية التخزين: -40 درجة مئوية إلى 85 درجة مئوية |
شهادة الجودة
تتمتع FIBERTOP برقابة صارمة على جودة جميع المنتجات، بما في ذلك التدقيق الصارم في مؤهلات موردي المواد، ونظام إدارة الجودة الشامل ومراقبة عملية الإنتاج التي تتوافق مع الشهادات ومعايير السلامة. تتوافق منتجاتنا مع معايير الصناعة وشهادة الجودة السائدة، مثل ISO 9001، CE، RoHS، CE، REACH، FCC، FDA، CB، UL إلخ.
توفر FIBERTOP خدمة ما بعد البيع بما يتفق بدقة مع قانون حماية المستهلك الصيني وقانون جودة المنتج لجمهورية الصين الشعبية. يتم توفير فترة المسؤولية عن العيوب لكل منتج بناءً على المواد والتصنيع وتكرار الاستخدام ومدة الخدمة. خدمات الإرجاع والاستبدال والإصلاح هي كما يلي:
|
العودة في غضون 30 يوما |
استبدال يصل إلى 1 سنة |
ضمان يصل إلى 5 سنوات |
قم بتوفير المعلومات ذات الصلة (مثل رقم الطلب، وطراز المنتج، والرقم التسلسلي للمنتج، وملصق المنتج، وما إلى ذلك) → قم بوصف المشكلات التي تواجهها → تؤكد FIBERTOPSFP أن المنتج مكتمل ولا يزال في فترة الضمان → أرسل المنتج مرة أخرى إلى FIBERTOP مركز صيانة اس اف بي.
ملحوظة: تعتمد فترة الضمان الخاصة بمنتج الإصلاح أو الاستبدال على المدة الأطول، إما فترة الضمان المتبقية للمنتج الأصلي أو التسعين يومًا بعد الإصلاح.
عندما تحتاج منتجات FIBERTOP الخاصة بك إلى الإصلاح (تفويض إرجاع المواد RMA)، يرجى الاتصال بمستشار المبيعات الخاص بك لتقديم الخدمة لك في الوقت المناسب.
ضمان الإصلاح خلال عامين:1. ليس الضرر الذي صنعه الإنسان؛ 2. مشاكل جودة المنتج الناجمة عن عيوب التصميم أو مشاكل المواد
• يعتبر مركز الصيانة منتجات غير FIBERTOP.
• ظهور الضرر من صنع الإنسان.
• نهاية أضرار الوجه الناجمة عن الاستخدام؛
• العناصر غير القابلة للتطبيق المدرجة في بيان الضمان.
• تضمن FIBERTOP أن تخضع جميع المنتجات لرقابة صارمة على الجودة بدءًا من شراء المواد الخام وحتى عملية الإنتاج. وفقًا للمشاكل التي أثارها العملاء، إذا تم التأكد من أن المنتجات المعيبة ناتجة عن المواد الخام أو عملية الإنتاج، فسوف توفر FIBERTOP خدمات الإصلاح أو الاستبدال مجانًا؛
• لا تغطي شروط الضمان أي ضرر يلحق بالمنتج نتيجة للتركيب غير الصحيح، أو الكوارث العرضية، أو الكوارث الطبيعية، أو إساءة الاستخدام، أو سوء الاستخدام، أو عدم كفاية أو الإفراط في إمداد الطاقة، أو التشغيل غير الصحيح، أو الظروف البيئية السيئة، أو أي تفكيك أو إصلاح أو تعديل غير مصرح به؛
• لا ينطبق الضمان أيضًا على إعادة بيع المنتجات المستعملة أو غير المصرح بها؛
• يضمن ضمان FIBERTOP فقط أن العملاء يمكنهم الاستمتاع بخدمات الإصلاح والاستبدال عند شراء منتجات معيبة أو تالفة؛ FIBERTOP ليست ملزمة بالتعويض أو تحمل المسؤولية عن تلف الوحدة واحتياجات الإصلاح الناجمة عن المعدات الأخرى المستخدمة.
• لا يغطي الضمان المشكلات التي تسببها برامج الطرف الثالث أو الأجهزة المتصلة ذات الصلة، وما إلى ذلك.
| تلتزم FIBERTOP دائمًا بمفهوم "التركيز والابتكار والتقدم"، وتلتزم بتزويد كل مستخدم بمنتجات موثوقة وخدمات متحمسة. |
 |
|||||||
| الوزن الصافي |
/ | الوزن الإجمالي (مع الحزمة) | 0.32 كجم |
||||
 |
| حزمة من 1 ~ 20 قطعة |
 |
| الخطوة 1 | الخطوة 2 |
 |
| الخطوه 3 | الخطوة 4 | ||
| حزمة من 21 ~ 80 قطعة |
 |
| الخطوة 1 | الخطوة 2 |
 |
| الخطوه 3 | الخطوة 4 | ||
| حزمة من 81 ~ 160 قطعة أو أكثر |
 |
| الخطوة 1 | الخطوة 2 |
 |
| الخطوه 3 | الخطوة 4 |
طريقة التوصيل
أقامت FIBERTOP تعاونًا طويل الأمد مع شركات الخدمات اللوجستية العالمية الكبرى لتقديم خدمات التوزيع لأكثر من 200 دولة ومنطقة.
| منطقة الاستلام | النوع اللوجستي | توقيت |
| هونج كونج وماكاو وتايوان |  |
 |
 |
سادس 1 ~ 2 أيام |
| فيديكس IP 1 ~ 3 أيام | ||||
| فيديكس آي إي 4 ~ 6 أيام | ||||
| دي إتش إل 2 ~ 5 أيام | ||||
| مناطق ما وراء البحار |  |
 |
 |
يو بي إس 1 ~ 3 أيام |
| فيديكس 1 ~ 3 أيام | ||||
| دي إتش إل 2 ~ 5 أيام |
ملحوظة: 1. التوقيت المناسب هو وقت التسليم المقدر، وقد يتأخر تسليم بعض المناطق النائية، ويجب أن يسود وقت التسليم المحدد؛
2. إذا كنت بحاجة إلى تحديد شركة لوجستية، فيرجى الاتصال بموظفي خدمة العملاء أو مندوب المبيعات الخاص بك.
|
تتمتع FIBERTOP بأكثر من 10 سنوات من الخبرة في مجال تكنولوجيا البحث والتطوير وأكثر من 100 حالة ناجحة. بفضل الخبرة الغنية وقوة البحث والتطوير، لدينا مجموعة كاملة من الخدمات بدءًا من تصميم النظام الأساسي وحتى تصميم التوافق لأجهزة الإرسال والاستقبال SFP وإكمال المنتج النهائي، يمكننا بالتأكيد تلبية احتياجات عملائنا من خلال توفير منتجات مخصصة عالية الأداء و الحلول في المرة الأولى. |
تخصيص المنتج
|
ملصق |
لون |
نموذج |
طول |
وظيفة |
تخصيص المخطط
|
عمل
|
معدل
|
مسافة
|
 |
تركز FIBERTOP على الحلول الموجهة للعملاء وتوفر الدعم الفني.
يمكننا تحسين التصميم بناءً على الحل الأصلي الخاص بك، كما يمكننا تزويدك بحل كامل للشبكة والمنتجات ذات الصلة والدعم الفني. |
| QFP-BP23HG-10DC | 100G LR1 BIDI QSFP28 جهاز الإرسال والاستقبال SMF 1271nm / 1311nm 10km LC DOM 0-70 ℃ |
| QFP-BP32HG-10DC |
100G LR1 BIDI QSFP28 جهاز الإرسال والاستقبال SMF 1311nm / 1271nm 10km LC DOM 0-70 ℃ |
| QFP-BP23HG-20DC | 100G LR1 BIDI QSFP28 جهاز الإرسال والاستقبال SMF 1291nm / 1311nm 20km LC DOM 0-70 ℃ |
| QFP-BP32HG-20DC | 100G LR1 BIDI QSFP28 جهاز الإرسال والاستقبال SMF 1311nm / 1291nm 20km LC DOM 0-70 ℃ |
| QFP-BP59HG-30DC |
100G ER1 BIDI QSFP28 جهاز الإرسال والاستقبال SMF 1305nm / 1309nm 30km LC DOM 0-70 ℃ |
| QFP-BP95HG-30DC | 100G ER1 BIDI QSFP28 جهاز الإرسال والاستقبال SMF 1309nm / 1305nm 30km LC DOM 0-70 ℃ |
| QFP-LW31HG-80DC |
100G ZR4 QSFP28 جهاز الإرسال والاستقبال SMF 1310nm 80km LC DOM 0-70 ℃ |
