رمز التخزين التعريفي: QFP-BP32HG-20DC
أبرز المنتجات
4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4)
معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4
ما يصل إلى 20 كم انتقال على SMF
EML ليزر وجهاز استقبال PIN
حزمة QSFP28 MSA مع موصل LC البسيط
واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة
مصدر طاقة واحد +3.3 فولت

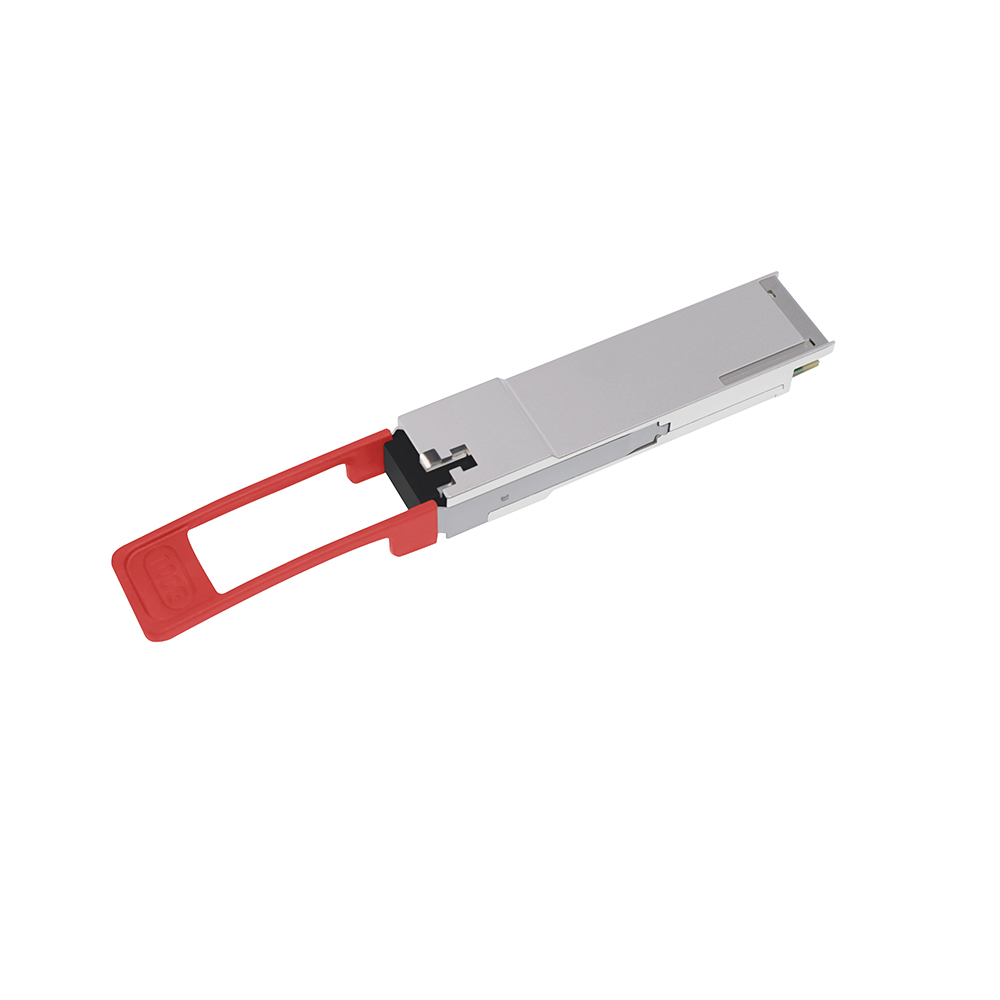

جهاز إرسال واستقبال FIBERTOP 100G BIDI QSFP28 LR1 1311/1291nm 20KM LC DOM
فايبرتوب QFP-BP32HG-20DC هو جهاز إرسال واستقبال بصري 100G BIDI LR1 QSFP28، مصمم للاستخدام في تطبيق 100GBASE-LR BIDI. وهو متوافق مع المواصفات البصرية 100G Lambda MSA 100G-LR1. تتوفر وظائف التشخيص الرقمي عبر واجهة I2C، كما هو محدد بواسطة QSFP28 MSA.
| اسم البائع | فايبرتوب | رقم (أرقام) جزء FIBERTOP | QFP-BP32HG-20DC |
| نوع جهاز الإرسال والاستقبال | بيدي LR1 | يصل | 20 كم |
| الطول الموجي | 1311/1291 نانومتر | نوع النموذج | QSFP28 |
| وصف السرعة | 100 جيجابت | وسائط | سمف |
| موصل | سيمبلكس إل سي | نسبة الانقراض | > 3.5 ديسيبل |
| قوة تي اكس | - 0.2~ +6.6 ديسيبل مللي أمبير | المتلقي حساسية |
< -7.6 ديسيبل |
| التطبيقات |
مركز البيانات 100GBASE-LR بيدي
|
بيئة |
التشغيل: 0 إلى 70 درجة مئوية
|
شهادة الجودة
تتمتع FIBERTOP برقابة صارمة على جودة جميع المنتجات، بما في ذلك التدقيق الصارم في مؤهلات موردي المواد، ونظام إدارة الجودة الشامل ومراقبة عملية الإنتاج التي تتوافق مع الشهادات ومعايير السلامة. تتوافق منتجاتنا مع معايير الصناعة وشهادة الجودة السائدة، مثل ISO 9001، CE، RoHS، CE، REACH، FCC، FDA، CB، UL إلخ.
توفر FIBERTOP خدمة ما بعد البيع بما يتفق بدقة مع قانون حماية المستهلك الصيني وقانون جودة المنتج لجمهورية الصين الشعبية. يتم توفير فترة المسؤولية عن العيوب لكل منتج بناءً على المواد والتصنيع وتكرار الاستخدام وعمر الخدمة. خدمات الإرجاع والاستبدال والإصلاح هي كما يلي:
|
العودة في غضون 30 يوما |
استبدال يصل إلى 1 سنة |
ضمان يصل إلى 5 سنوات |
قم بتوفير المعلومات ذات الصلة (مثل رقم الطلب، وطراز المنتج، والرقم التسلسلي للمنتج، وملصق المنتج، وما إلى ذلك) → قم بوصف المشكلات التي تواجهها → يؤكد FIBERTOPSFP أن المنتج مكتمل ولا يزال في فترة الضمان → أرسل المنتج مرة أخرى إلى FIBERTOPSFP مركز إصلاح.
ملحوظة: تعتمد فترة الضمان الخاصة بمنتج الإصلاح أو الاستبدال على المدة الأطول، إما فترة الضمان المتبقية للمنتج الأصلي أو التسعين يومًا بعد الإصلاح.
عندما تحتاج منتجات FIBERTOP الخاصة بك إلى الإصلاح (تفويض إرجاع المواد RMA)، يرجى الاتصال بمستشار المبيعات الخاص بك لتقديم الخدمة لك في الوقت المناسب.
ضمان الإصلاح خلال عامين:1. ليس ضررًا من صنع الإنسان؛ 2. مشكلات جودة المنتج الناجمة عن عيوب التصميم أو مشاكل المواد
• يعتبر مركز الصيانة منتجات غير FIBERTOP.
• ظهور الضرر من صنع الإنسان.
• نهاية أضرار الوجه الناجمة عن الاستخدام؛
• العناصر غير القابلة للتطبيق المدرجة في بيان الضمان.
• تضمن FIBERTOP أن تخضع جميع المنتجات لرقابة صارمة على الجودة بدءًا من شراء المواد الخام وحتى عملية الإنتاج. وفقًا للمشاكل التي أثارها العملاء، إذا تم التأكد من أن المنتجات المعيبة ناتجة عن المواد الخام أو عملية الإنتاج، فسوف توفر FIBERTOP خدمات الإصلاح أو الاستبدال مجانًا؛
• لا تغطي شروط الضمان أي ضرر يلحق بالمنتج نتيجة للتركيب غير الصحيح، أو الكوارث العرضية، أو الكوارث الطبيعية، أو إساءة الاستخدام، أو سوء الاستخدام، أو عدم كفاية أو الإفراط في إمداد الطاقة، أو التشغيل غير الصحيح، أو الظروف البيئية السيئة، أو أي تفكيك أو إصلاح أو تعديل غير مصرح به؛
• لا ينطبق الضمان أيضًا على إعادة بيع المنتجات المستعملة أو غير المصرح بها؛
• يضمن ضمان FIBERTOP فقط أن العملاء يمكنهم الاستمتاع بخدمات الإصلاح والاستبدال عند شراء منتجات معيبة أو تالفة؛ FIBERTOP ليست ملزمة بالتعويض أو تحمل المسؤولية عن تلف الوحدة واحتياجات الإصلاح الناجمة عن المعدات الأخرى المستخدمة.
• لا يغطي الضمان المشكلات التي تسببها برامج الطرف الثالث أو الأجهزة المتصلة ذات الصلة، وما إلى ذلك.
| تلتزم FIBERTOP دائمًا بمفهوم "التركيز والابتكار والتقدم"، وتلتزم بتزويد كل مستخدم بمنتجات موثوقة وخدمات متحمسة. |
 |
|||||||
| الوزن الصافي |
0.046 كجم | الوزن الإجمالي (مع الحزمة) | 0.32 كجم |
||||
 التعبئة |
| حزمة من 1 ~ 20 قطعة |
 |
| الخطوة 1 | الخطوة 2 |
 |
| الخطوه 3 | الخطوة 4 | ||
| حزمة من 21 ~ 80 قطعة |
 |
| الخطوة 1 | الخطوة 2 |
 |
| الخطوه 3 | الخطوة 4 | ||
| حزمة من 81 ~ 160 قطعة أو أكثر |
 |
| الخطوة 1 | الخطوة 2 |
 |
| الخطوه 3 | الخطوة 4 |
طريقة التوصيل
أقامت FIBERTOP تعاونًا طويل الأمد مع شركات الخدمات اللوجستية العالمية الكبرى لتقديم خدمات التوزيع لأكثر من 200 دولة ومنطقة.
| منطقة الاستلام | النوع اللوجستي | توقيت |
| هونج كونج وماكاو وتايوان |  |
 |
 |
سادس 1 ~ 2 أيام |
| فيديكس IP 1 ~ 3 أيام | ||||
| فيديكس آي إي 4 ~ 6 أيام | ||||
| دي إتش إل 2 ~ 5 أيام | ||||
| مناطق ما وراء البحار |  |
 |
 |
يو بي إس 1 ~ 3 أيام |
| فيديكس 1 ~ 3 أيام | ||||
| دي إتش إل 2 ~ 5 أيام |
ملحوظة: 1. التوقيت المناسب هو وقت التسليم المقدر، وقد يتأخر تسليم بعض المناطق النائية، ويجب أن يسود وقت التسليم المحدد؛
2. إذا كنت بحاجة إلى تحديد شركة لوجستية، يرجى الاتصال بموظفي خدمة العملاء أو مندوب المبيعات الخاص بك.
|
تتمتع FIBERTOP بأكثر من 10 سنوات من الخبرة في مجال تكنولوجيا البحث والتطوير وأكثر من 100 حالة ناجحة. بفضل الخبرة الغنية وقوة البحث والتطوير، لدينا مجموعة كاملة من الخدمات بدءًا من تصميم النظام الأساسي وحتى تصميم التوافق لأجهزة الإرسال والاستقبال SFP وإكمال المنتج النهائي، يمكننا بالتأكيد تلبية احتياجات عملائنا من خلال توفير منتجات مخصصة عالية الأداء و الحلول في المرة الأولى. |
تخصيص المنتج
|
ملصق |
لون |
نموذج |
طول |
وظيفة |
تخصيص المخطط
|
عمل
|
معدل
|
مسافة
|
 |
تركز FIBERTOP على الحلول الموجهة للعملاء وتوفر الدعم الفني.
يمكننا تحسين التصميم بناءً على الحل الأصلي الخاص بك، كما يمكننا تزويدك بحل كامل للشبكة والمنتجات ذات الصلة والدعم الفني. |
| QFP-BM85HG-S1DC | 100G BIDI SR QSFP28 جهاز الإرسال والاستقبال MMF 850/910nm 100m LC DOM 0-70 ℃ |
| QFP-BP23HG-10DC | جهاز إرسال واستقبال 100G بيدي LR QSFP28 SMF 1271/1331 نانومتر 10 كم إل سي دوم 0-70 درجة مئوية |
| QFP-BP32HG-10DC | جهاز إرسال واستقبال 100G بيدي LR QSFP28 SMF 1331/1271 نانومتر 10 كم إل سي دوم 0-70 درجة مئوية |
| QFP-BP23HG-20DC | جهاز إرسال واستقبال 100G بيدي QSFP28 SMF 1291/1311 نانومتر 20 كم إل سي دوم 0-70 درجة مئوية |
| QFP-BP32HG-20DC | جهاز إرسال واستقبال 100G بيدي QSFP28 SMF 1311/1291 نانومتر 20 كم إل سي دوم 0-70 درجة مئوية |
| QFP-BP59HG-30DC |
جهاز إرسال واستقبال 100G بيدي QSFP28 SMF 1305/1309nm 30 كم إل سي دوم 0-70 درجة مئوية |
| QFP-BP95HG-30DC | جهاز إرسال واستقبال 100G بيدي QSFP28 SMF 1309/1305nm 30 كم إل سي دوم 0-70 درجة مئوية |
Q：Can you provide 100G BIDI 80km products?
A：Yes, the samples have been verified and passed, and we expect to be able to ship in bulk by the end of August.
رمز التخزين التعريفي: QFP-BM85HG-S1DC أبرز المنتجات 2 × 53.125 جيجابت في الثانية (26.5625 جيجابت في الثانية) بنية بصرية متوازية PAM4 الإدخال/الإخراج الكهربائي المُعاد ضبط توقيته بسرعة 4x25.78125 جيجابت في الثانية NRZ عامل شكل الوحدة QSFP28 كثافة عرض النطاق الترددي 100 جيجابت في الثانية ثنائية الاتجاه قناتان 850 نانومتر/910 نانومتر VCSEL وكاشف صور PIN علبة تروس داخلية 4:2 مع دوائر KP4 FEC على كل من قنوات الاستقبال والإرسال أقصى طول للوصلة 100 م OM4,70 م OM3
رمز التخزين التعريفي: QFP-BP23HG-10DC أبرز المنتجات معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4 نقل يصل إلى 10 كم على SMF EML ليزر وجهاز استقبال PIN 4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4) دعم KP4 FEC داخل الوحدة واجهة إدخال/إخراج كهربائية عالية السرعة واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة
رمز التخزين التعريفي: QFP-BP32HG-10DC أبرز المنتجات معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4 نقل يصل إلى 10 كم على SMF EML ليزر وجهاز استقبال PIN 4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4) دعم KP4 FEC داخل الوحدة واجهة إدخال/إخراج كهربائية عالية السرعة واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة
رمز التخزين التعريفي: QFP-BP23HG-20DC أبرز المنتجات 4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4) معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4 ما يصل إلى 20 كم انتقال على SMF EML ليزر وجهاز استقبال PIN حزمة QSFP28 MSA مع موصل LC البسيط واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة مصدر طاقة واحد +3.3 فولت
رمز التخزين التعريفي: QFP-BP32HG-20DC أبرز المنتجات 4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4) معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4 ما يصل إلى 20 كم انتقال على SMF EML ليزر وجهاز استقبال PIN حزمة QSFP28 MSA مع موصل LC البسيط واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة مصدر طاقة واحد +3.3 فولت
رمز التخزين التعريفي: QFP-BP95HG-30DC-FSZ أبرز المنتجات يدعم 100GBASE-ER1 بيدي معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4 ما يصل إلى 30 كم انتقال على SMF، جهاز استقبال ليزر EML وجهاز استقبال APD 4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4)، حزمة QSFP28 MSA مع موصل LC البسيط دعم KP4 FEC داخل الوحدة، واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة مصدر طاقة واحد +3.3 فولت، استهلاك الطاقة <4W متوافق مع 802.3cu، SFF-8636 وSFF-8679 القياسية،متوافق مع المواصفات البصرية 100G Lambda MSA 100G-ER1 يتوافق مع توجيهات الاتحاد الأوروبي 2015/863/EU، درجة حرارة حالة التشغيل: من 0 إلى +70 درجة مئوية
رمز التخزين التعريفي: QFP-BP59HG-30DC-FSZ أبرز المنتجات يدعم 100GBASE-ER1 بيدي معدل إشارات المسار 106.25 جيجابت/ثانية مع PAM4 ما يصل إلى 30 كم انتقال على SMF، جهاز استقبال ليزر EML وجهاز استقبال APD 4x25.78 جيجابت/ثانية مع الواجهة الكهربائية NRZ (CAUI-4)، حزمة QSFP28 MSA مع موصل LC البسيط دعم KP4 FEC داخل الوحدة، واجهة I2C مع مراقبة التشخيص الرقمي المتكاملة مصدر طاقة واحد +3.3 فولت، استهلاك الطاقة <4W متوافق مع 802.3cu، SFF-8636 وSFF-8679 القياسية،متوافق مع المواصفات البصرية 100G Lambda MSA 100G-ER1 يتوافق مع توجيهات الاتحاد الأوروبي 2015/863/EU، درجة حرارة حالة التشغيل: من 0 إلى +70 درجة مئوية
SKU: QFP-BL23HG-80DC Product Highlights Supports 103.125Gb/s aggregate bit rate Built-in 4-channel Clock and Data Recovery (CDR) in TX and RX LAN WDM EML laser and PIN receiver with SOA Up to 80km reach for G.652 SMF Hot pluggable 38 pin electrical interface Single +3.3V power supply Maximum power consumption 5.5W
SKU: QFP-BL32HG-80DC Product Highlights Supports 103.125Gb/s aggregate bit rate Built-in 4-channel Clock and Data Recovery (CDR) in TX and RX LAN WDM EML laser and PIN receiver with SOA Up to 80km reach for G.652 SMF Hot pluggable 38 pin electrical interface Single +3.3V power supply Maximum power consumption 5.5W
